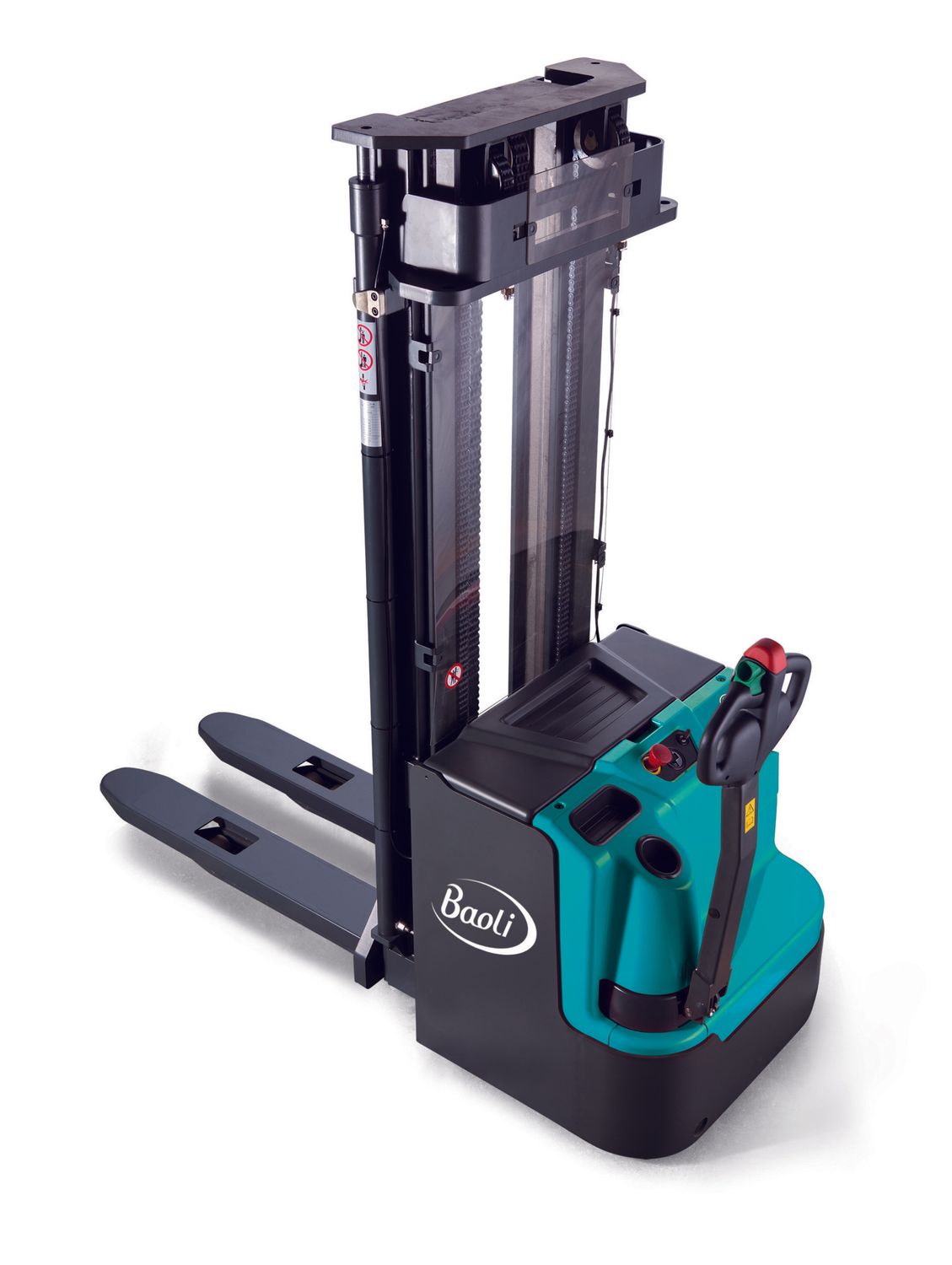

1.1 Constructeur KION BAOLI

1.2 Référence du modèle ES 12-N03

1.3 Type d'alimentation: electrique

1.4 Type d'opération: accompagnant

1.5 Capacité de charge Q (t) 1.2

1.6 Distance au centre de charge c (mm) 600

1.8 Distance entre le milieu de la roue avant et la charge x (mm) 647

1.9 Empattement y (mm) 1248

2.1 Poids de service Kg 1007

2.2 Poids par essieu avec charge nominale avant/arrière Kg 684/1523

2.3 Poids par essieu sans charge nominale avant/arrière Kg 610/397

3.1 Pneus: super-élastique, pneumatiques PU

3.2 Pneus avant dimensions Ø 230x70

3.3 Pneus arrière dimensions Ø 85x75

3.4 Roues supplémentaires (dimensions) Ø150x54

3.5 Roues, nombres avant/arrière (x=roues motrices) 1x+1/4

3.6 Voie avant largeur b10 (mm) 522

3.7 Voie arrière largeur b11 (mm) 390/505

4.2 Hauteur générale du mât minimum h1 (mm) 1958

4.3 Levée libre h2 (mm) 1410

4.4 Hauteur de levage h3 (mm) 2900

4.5 Hauteur générale du mât maximum h4 (mm) 3380

4.9 Hauteur du timon en position de conduite min / max. h14 (mm) 850/1385

4.15 Hauteur abaissé h13 (mm) 90

4.19 Longueur total l1 (mm) 1919

4.20 Longueur jusqu'à la face avant des fourches l2 (mm) 769

4.21 Largeur total b1/b2 (mm) 820

4.22 Dimensions des bras des fourches s/e/l (mm) 60/180/1150

4.25 Distance entre les bras des fourches b5 (mm) 570/685

4.32 Garde au sol au centre de l'empattement (en charge) m2 (mm) 28

4.34.1 Largeur du couloir pour palettes 1000x1200 transversal Ast (mm) 2336

4.34.2 Largeur du couloir pour palettes 800x1200 longitudinal Ast (mm) 2259

4.35 Rayon de giration Wa (mm) 1440

5.1 Vitesse de conduite avec/sans charge km/h 6,0/6,0

5.2 Vitesse de soulèvement avec/sans charge m/s 0,090/0,140

5.3 Vitesse de soulèvement avec/sans charge m/s 0,180/0,120

5.8 Maximum inclinaison avec/sans charge % 6/12

5.10 Frein de service Electromagnétique

6.1 Puissance du moteur d'entrainement S2 60min kW 1.3

6.2 Puissance du moteur de levage à S3 10% kW 1.5

6.3 Batterie selon DIN 43531 /35 / 36 A, B, C, no 2VBS

6.4 Capacité nominale de voltage de la batterie K5 V/Ah 24/180

6.5 Poids de la batterie (minimum) kg 175

6.6 Consommation d'énergie selon cycle VDI kWh/h 0.95

8.1 Type de transmission AC

10.7 Niveau sonore aux oreilles du conducteur conforme EN 12053 dB (A) <70
